外六角所用的開口扳手以六角螺母對應比較準確，因為存在六角頭螺栓和小六角頭螺栓。常用的開口扳手規格為7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；對應螺紋規格為M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42全套內六角扳手中最小規格為3，其對應關系為S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。攻絲前螺紋底孔直徑的計算方法；對于脆性材料按照基本尺寸-1.0826螺距,對于塑性材料按照螺紋基本尺寸-螺距+0.1脆性材料在攻絲時為純切削狀態,底孔尺寸為螺紋牙底圓直徑,塑性材料在攻絲時由于材料受力后產生塑性變形,材料會向螺紋小徑移動,因此底孔應該適當加大。對于M6以下的螺紋孔，不分材料性質，統一按基本尺寸-螺距

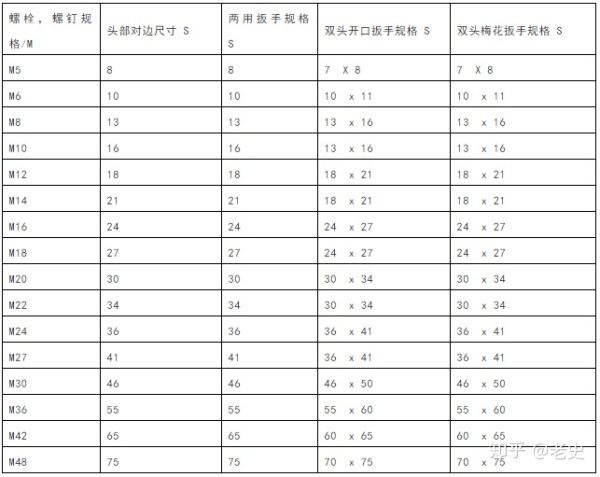

公制外六角螺栓和套筒（梅花）扳手對邊尺寸對照表：



螺栓尺寸對應扳手或套筒對邊尺寸

M3 5.5MM

M4 7MM

M5 8MM

M6 10MM

M8 13MM(14MM)

M10 16MM(17MM)

M12 18MM(19MM)

M14 21MM(22MM)

M16 24MM

M18 27MM

M20 30MM

M22 34MM

括號中的尺寸為GB舊標



公制內六角螺栓與內六角扳手尺寸對照表

內六角螺栓對應內六角扳手

(Allenkey)

尺寸

M3 2.5



M4 3

M5 4

M6 5

M8 6

M10 8

M12 10

M14 12

M16 14

M18 14

M20 17

M22 17



攻螺紋底孔的計算

脆性材料（鑄鐵、青銅等）：鉆孔直徑d0=d(螺紋外徑)-1.1p（螺距）

塑性材料（鋼、紫銅等）：鉆孔直徑d0=d(螺紋外徑)-p（螺距）



內六角扳手的型號比螺絲的型號下多少？

比如：

6#內六角扳手用來擰M8的內六角螺絲

4# ,M5

5#, M6

6#, M8

8#, M10

10#, M12

12#, M14,M16

14#, M16,M20

17#, M20

19#, M24

22#, M30

27#, M36

一般是螺栓的直徑乘以1.5倍就是呆口、梅花的尺寸。內六角扳手一般是螺栓的直徑減去2。所有的扳手，包括開口扳手、內六角扳手、梅花扳手、套筒扳手等，其尺寸都是指螺栓頭部對邊的寬度尺寸，而螺栓的規格是指螺紋的公稱直徑。例如，M10的外六角螺栓，其對邊寬度為16mm（參見國標GB/5780-86，設計手冊上都有），就選用16的開口扳手或梅花扳手。又如GB/70－85內六角螺栓，M10的內六角螺栓的對邊尺寸為8mm，則選用8mm的內六角扳手。



隨著經濟的發展，我國很多企業進口了大量的通用機械（如：水泵、閥門等）和設備，而這些設備的制造多采用英制標準，給企業日常維護時工器具的配備和選用帶來了一定的麻煩，尤其是螺栓所對應的扳手。在此，筆者整理提供了一份扳手計算的資料供大家參考。

1、計算標準螺栓螺母尺寸（扳手尺寸）的經驗公式（采用分數形式）：

標準螺栓螺母尺寸（扳手尺寸）=（螺栓螺紋尺寸分子×3）&pide;（螺栓螺紋尺寸分子×2）

例如：1/2英寸螺紋的標準螺栓對應的扳手尺寸=（1×3）&pide;（2×2）英寸=3/4英寸



2、計算加重螺栓螺母尺寸（扳手尺寸）的經驗公式（采用分數形式）：

加重螺栓螺母尺寸（扳手尺寸）=標準螺栓螺母尺寸 1/8

例如：1/2英寸螺紋的加重螺栓對應的扳手尺寸=（1×3）&pide;（2×2）英寸 1/8=7/8英寸

以下給出了少部分螺栓對應扳手的列表，敬請使用。



螺栓螺紋

尺寸標準螺栓螺母尺寸

（扳手尺寸）加重螺栓螺母尺寸

（扳手尺寸）內六角螺栓螺紋

尺寸內六角扳手尺寸：

1/47/16-1/43/165/161/2-5/161/43/89/16-3/85/167/165/8-7/163/81/23/47/81/23/89/167/815/81/25/815/161-1/163/45/83/41-1/81-1/47/83/47/81-5/161-7/1613/411-1/21-5/81-1/87/81-1/81-11/161-13/161-1/47/81-1/41-7/821-3/811-3/82-1/162-3/161-1/211-1/22-1/42-3/81-3/41-1/41-5/82-7/162-9/1621-1/21-3/42-5/82-7/8

注：1、螺栓尺寸為螺桿直徑的英制尺寸；2、內六角螺栓尺寸為螺桿直徑的英制尺寸；3、單位：英寸。



方頭、螺栓的扳手尺寸



另提供提供了一份扳手計算的資料供大家參考：

1、計算標準螺栓螺母尺寸（扳手尺寸）的經驗公式（采用分數形式）：

標準螺栓螺母尺寸（扳手尺寸）=（螺栓螺紋尺寸分子×3）&pide;（螺栓螺紋尺寸分子×2）

例如：1/2英寸螺紋的標準螺栓對應的扳手尺寸=（1×3）&pide;（2×2）英寸=3/4英寸

2、計算加重螺栓螺母尺寸（扳手尺寸）的經驗公式（采用分數形式）：

加重螺栓螺母尺寸（扳手尺寸）=標準螺栓螺母尺寸 1/8 。



例如：1/2英寸螺紋的加重螺栓對應的扳手尺寸=（1×3）&pide;（2×2）英寸 1/8=7/8英寸。
